Termal Görüntü Kameraları izah edildi

Termal görüntü kameraları müəyyən bir obyekti və ya səhnəni təhlil etmək üçün istilik enerjisini (istiliyi) görünən işığa çevirən cihazlardır. Yaranan görüntü termoqram kimi tanınır və termoqrafiya adlanan bir proses vasitəsilə təhlil edilir. Termal görüntü kameraları çəkilmiş təsviri emal edən və onu ekranda göstərən mürəkkəb cihazlardır. Bu şəkillər dərhal diaqnoz üçün istifadə edilə bilər və ya əlavə qiymətləndirmə, dəqiqlik və hesabat çıxışı üçün xüsusi proqram təminatı vasitəsilə emal edilə bilər. Termal görüntüləmə kameraları temperaturun ölçülməsini növbəti səviyyəyə aparır; temperatur üçün bir nömrə almaq əvəzinə səthin temperatur fərqlərini göstərən bir şəkil alırsınız.

Termal Kameralar Nə Görür?
Görünən işıq ətrafımızda hər gün gördüyümüz şeydir. Görə bildiyimiz elektromaqnit spektrinin yeganə hissəsidir. Görünən işıq yalnız elektromaqnit spektrində kiçik bir sahə tutur və infraqırmızı şüalanma (IR) daha böyük bir faizi təmsil edir. Əgər spektrin digər hissələrində nə baş verdiyini görmək istəyiriksə, bizə xüsusi avadanlıq lazımdır.
Bütün obyektlər enerjini müxtəlif səviyyələrdə udur, əks etdirir və bəzən ötürür. Fərqli materiallar müxtəlif dərəcələrdə istilik və ya soyuq enerji verəcəkdir. Məhz bu enerji infraqırmızı avadanlıq tərəfindən aşkarlana və görüntü şəklində göstərilə bilər.

Termal Görüntü Kamerası Tətbiqləri və İstifadələri
Əvvəlcə Koreya Müharibəsi zamanı hərbi istifadə üçün hazırlanmış termal görüntü kameraları başqa sahələrə köçdü və bir çox istifadə tapdı. Yanğınsöndürənlər onlardan tüstüdən baxmaq, insanları tapmaq və yanğınların qaynar nöqtələrini təyin etmək üçün istifadə edirlər. Hüquq-mühafizə orqanları müşahidə fəaliyyətlərini idarə etmək, şübhəliləri tapmaq və yaxalamaq, cinayət yerlərini araşdırmaq və axtarış-xilasetmə əməliyyatlarını həyata keçirmək üçün texnologiyadan istifadə edir. Elektrik xəttinə texniki xidmət göstərən mütəxəssislər potensial nasazlıqları aradan qaldırmaq üçün həddindən artıq qızan birləşmələrin və hissələrin yerini müəyyənləşdirirlər. İstilik izolyasiyası nasaz olduqda, bina inşaatı üzrə mütəxəssislər soyutma və ya isitmə səmərəliliyini artırmaq üçün istilik sızmalarını görə bilərlər. İnsanlarda və digər isti qanlı heyvanlarda qızdırma kimi fizioloji fəaliyyətlər də termoqrafik görüntüləmə ilə izlənilə bilər. Onlar həmçinin ev müfəttişləri tərəfindən istifadə olunan ümumi alətlərdir.

Termal Görüntü Kamera Xüsusiyyətləri
Termal görüntü kameraları yalnız ekranda sabit mərkəzi çarpazların temperaturunu oxuyan minimum xüsusiyyətlərlə və ya istifadəçiyə birdən çox hərəkət edən çarpaz işarələri seçməyə və onların arasında yüksək, aşağı və yüksək göstəriciləri göstərmək üçün müqayisələr aparmağa imkan verən çoxsaylı funksiyalarla satın alına bilər. ekranda orta temperatur. Termal görüntü kameraları qara/ağ, dəmir və ya göy qurşağı kimi istifadəçi tərəfindən seçilə bilən çoxlu rəng palitrasına malikdir. Dəmir palitrası ən çox ev müfəttişləri tərəfindən istifadə olunur. Qara/ağ palitrası təsvirin təfərrüatlarını müəyyən etməyə kömək edir və göy qurşağı palitrası temperatur fərqlərini göstərmək üçün ən yaxşı istilik həssaslığına malikdir. Bəzi rəng palitralarının aşağıdakı nümunə şəkillərinə baxın.

Termal Görüntü Kamerasında nə axtarmaq lazımdır
Termal görüntü kamerasının həm keyfiyyətinə, həm də qiymətinə töhfə verən bir sıra komponentlər var. Ən vacib iki amil detektorun ayırdetmə qabiliyyəti və istilik həssaslığıdır.
Detektorun həlli piksellərin sayını təsvir edir. Ən çox yayılmış qətnamələr 160 x 120, 320 x 240 və 640 x 480 pikseldir. 320 x 240 detektor 76,800 pikseldən ibarət görüntü yaradır. Hər pikselin 76,800 temperatur məlumat nöqtəsi olan onunla əlaqəli bir temperaturu olduğundan. Daha yüksək qətnamələr də görünən şəkildə daha aydın şəkillər yaradır.
Termal həssaslıq kameranın aşkar edə biləcəyi ən kiçik temperatur fərqidir. 0.05° həssaslıq kameranın temperatur fərqinin cəmi beş yüzdə biri olan iki səthi ayırd edə bilməsi deməkdir.
Nəzərə alınmalı digər vacib amil termal görüntüləmə kamerasının temperatur diapazonudur. Aralıq kameranın ölçə biləcəyi minimum və maksimum temperaturun nə olduğunu bildirir (-4°F ilə 2200°F arasında tipikdir).
Təhlil etmək üçün ən yaxşı termal təsviri əldə etmək üçün əksər kameralarda edilə bilən dörd tənzimləmə var: fokus, emissiya parametrlərinin dəyişməsi, əks etdirən temperatur parametrlərinin dəyişməsi və termal tənzimləmə. Termal görüntü kamerası seçərkən bu düzəlişlərin hər biri nəzərə alınmalıdır.
Standart kamera kimi, görüntünün aydınlığını artırmaq üçün termal görüntüləmə kamerasının obyektivinə fokuslanmaq lazımdır. Əksər kameralar linzaları çevirməklə fokuslana bilər. Daha mürəkkəb kameralarda düyməli fokus var.
Emissiya qabiliyyəti, hər ikisi eyni temperaturda olduqda mükəmməl radiasiya emitentininkinə nisbətən bir cisimdən buraxılan radiasiya miqdarıdır. Emissiyanın tənzimlənməsi temperatur ölçmələri apararkən və ya iki fərqli obyektin temperaturlarını müqayisə edərkən vacibdir. Bütün kameralar istifadəçiyə əks temperaturu daxil etməyə imkan vermir.
Yansıtıcı temperatur parametri istifadəçiyə ətrafdakı cisimlərin obyektə əks olunan temperaturunu kompensasiya etməyə imkan verir. Emissiya qabiliyyəti kimi, əks etdirən temperatur da temperatur ölçmələri apararkən və ya iki obyektin temperaturunu müqayisə edərkən vacibdir. Bütün kameralar istifadəçiyə əks temperaturu daxil etməyə imkan vermir.
Kameranın termal tənzimləməsi əl ilə baxış rejimində kameranın gördüyü aralığın və ya temperatur diapazonunun tənzimlənməsini nəzərdə tutur. Manual rejim istifadəçiyə aralığı istədiyiniz diapazona tənzimləməyə imkan verir və kamera həmişə bu temperatur diapazonunu göstərəcək. Əl rejimindən istifadə, baxılan obyektin temperatur fərqlərini ortaya çıxarmaq üçün istifadə edildikdə ən yaxşısıdır.

Termal Görüntü Kamerası Məhdudiyyətləri
İstilik enerjisi parlaq səthlərdən əks oluna bildiyi üçün termal görüntü kameraları şüşəni görə bilmir. İçəri haqqında məlumat toplamaq üçün termal görüntü kameralarından istifadə edilə bilər
 bir divardır, lakin divarları görə bilmirlər. Həmçinin bilmək lazımdır ki, termal görüntüləmə kameraları problemin mövcudluğuna dair yeganə həlledici amil kimi istifadə edilməməlidir. Problemi təsdiqləmək üçün həmişə başqa alətlərdən istifadə edilməlidir.

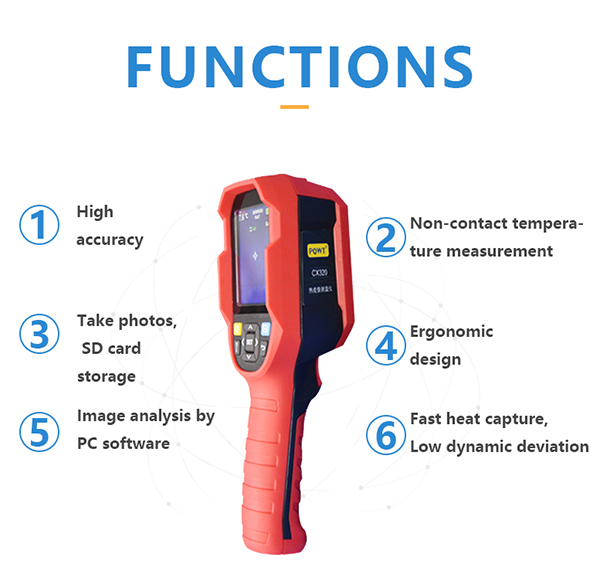

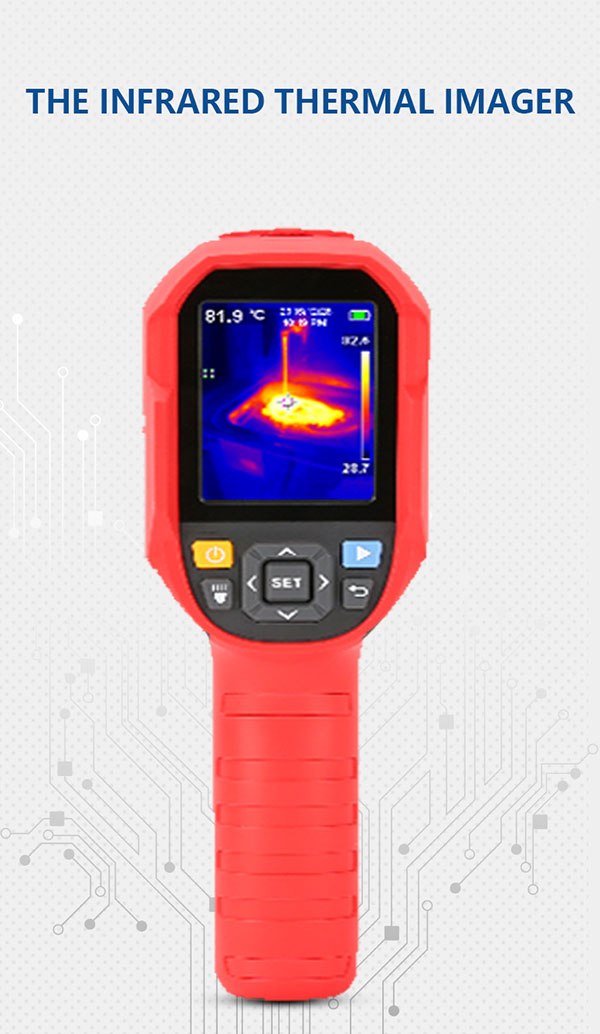

PQWT CX320 Termal Görüntü Kamerası
